金相試樣制備的目的是顯示樣品的真實組織，制樣結果要求具有重現(xiàn)性。制樣結果只要滿足特定分析需要即可。

金相試樣鑲嵌的目的包括：（1）某些絲帶片管等尺寸較小或形狀不規(guī)則的樣品，不易握持時；（2）需檢驗邊緣時；（3）標準化半自動制樣。

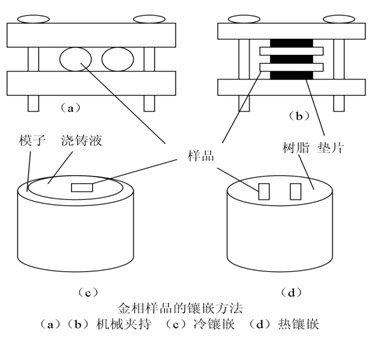

鑲嵌的方法有熱鑲、冷鑲和機械夾持。

熱鑲：熱塑性成型溫度在150℃左右，一般不影響試樣的金相組織，但對淬火鋼不適用。對于有些較軟的材料，在加壓時易產生塑性變形，不宜熱鑲。有些較大不規(guī)則樣品，無法熱鑲。常用熱鑲料有電木粉、聚苯乙烯、聚氯乙烯等。

冷鑲：將樣品放在模型中，利用化學催化作用鑲嵌成型。   常用的冷鑲料有：牙托粉和牙脫水、環(huán)氧樹脂、丙烯酸等。一般在空氣中即可固化，為提高質量，也可在冷鑲機中真空進行。

機械夾持：將試樣鑲入鋼圈或鋼夾。試樣應與鋼圈或鋼夾緊密接觸，而且夾具硬度應接近于試樣的硬度。
