38Cr絲套熱處理金相分析簡(jiǎn)介
38Cr絲套熱處理
（1）38Cr絲套成品實(shí)物，見圖6-1

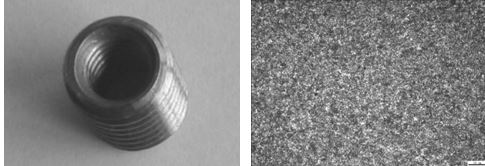

圖6-1 38Cr絲套實(shí)物形貌 圖6-2 38Cr絲套金相組織
（2） 38Cr絲套熱處理后的金相組織
38Cr絲套熱處理后的金相組織，組織為回火索氏體，組織見圖6-2。
38Cr絲套熱處理工藝：
淬火, 860℃ 10min, 油冷，
回火, 500℃ 40min，水冷。
下一篇：特種半成品螺栓金相分析
上一篇：常見鋼制緊固件螺栓金相分析
“推薦閱讀”
【本文標(biāo)簽】：絲套金相分析 結(jié)構(gòu)鋼金相分析 第三方檢測(cè)機(jī)構(gòu)
【責(zé)任編輯】：國(guó)檢檢測(cè)版權(quán)所有：轉(zhuǎn)載請(qǐng)注明出處
【責(zé)任編輯】：國(guó)檢檢測(cè)版權(quán)所有：轉(zhuǎn)載請(qǐng)注明出處
浙公網(wǎng)安備 33042402000106號(hào)
