-
金相分析-硬化層測定
表面硬化是指通過適當的方法使零件的表層硬化而零件的心部仍然具有強韌性的處理。通過這種處理，可以改善零件的耐磨性以及耐疲勞性，而由于零件的心部仍然具有良好的韌性和強度，因此對沖擊載荷有良好的抵抗作用。常用的表面硬化處理方法主要有滲碳、氮化、硬質陽極氧化、鍍鉻、表面淬火以及滲金屬等。更多 +
-

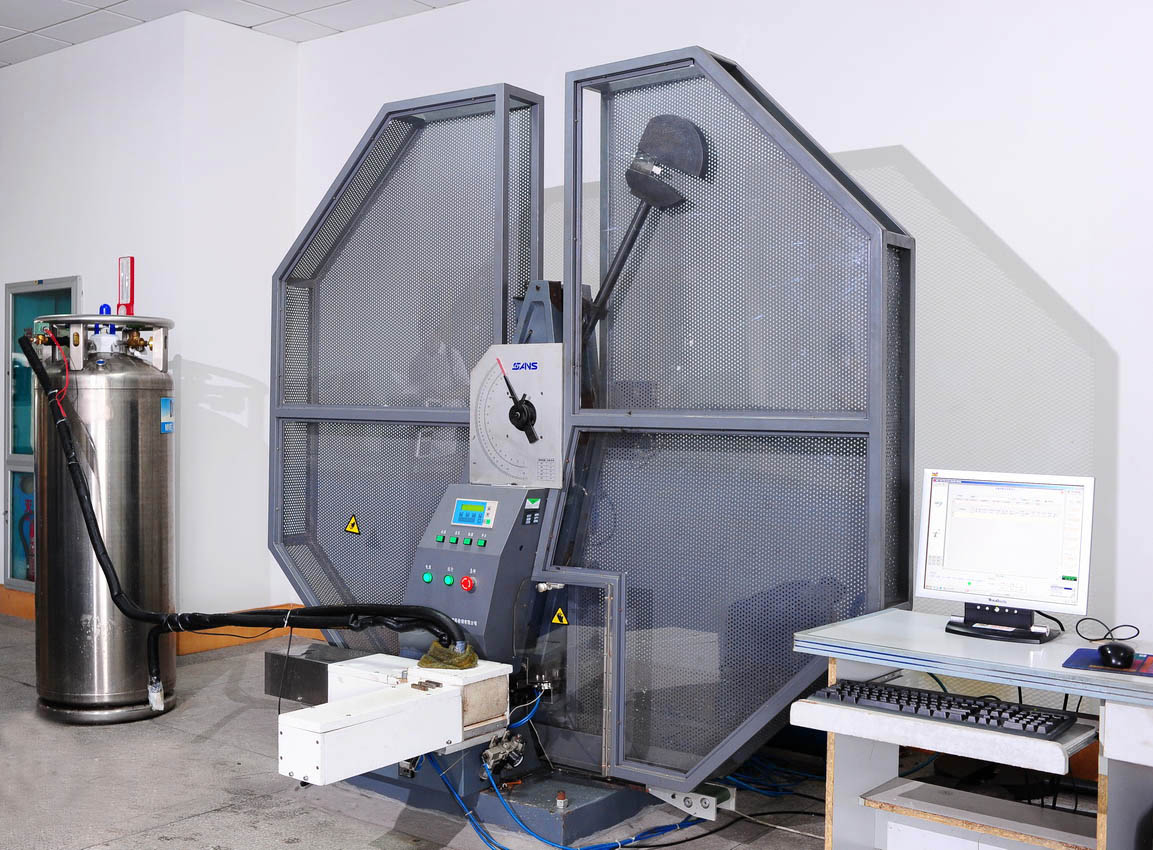

金屬材料檢測-沖擊試驗
將規定幾何形狀的缺口試樣置于試驗機兩支座之間，缺口背向打擊面放置，用擺錘一次打擊試樣，測定試樣的吸收能量。用于檢驗在規定的溫度條件下，材料的韌性。更多 +
- [檢測百科]分享：鎳含量對CrTiSiN-Ni復合薄膜結構與性能的影響2025年08月15日 13:26
- 使用非平衡磁控濺射法在YG10硬質合金基底上依次制備鉻過渡層、CrN中間層和不同鎳含量（0.5%，1.6%，5.6%，9.6%，14.4%，原子分數）的CrTiSiN-Ni復合薄膜，研究了鎳含量對復合薄膜結構、力學性能和摩擦學性能的影響。
- 閱讀（3） 標簽：
- [檢測百科]分享：1000MPa級超高強水電鋼焊接熱影響區組織及韌性2025年07月30日 09:38
- 采用Gleeble熱模擬的方法，研究了1 000 MPa級超高強水電鋼熱影響區的組織和韌性。
- 閱讀（4） 標簽：
- [檢測百科]分享：不同應力比條件下7075-T651鋁合金裂紋擴展行為2025年07月29日 14:58
- 7075鋁合金是高強度鋁合金中最具代表性的一種，主要由鋁、鋅、鎂、銅等元素組成，具有密度小、強度高、韌性好、成形容易和加工成本較低等優點[1]，廣泛應用于飛機結構的關鍵部件中。
- 閱讀（7） 標簽：
- [檢測百科]分享：含氫環境中X60管線鋼的氫脆敏感性2025年07月18日 15:06
- 采用氫滲透試驗、慢應變速率試驗、斷裂韌性試驗和疲勞裂紋擴展試驗，研究了X60管線鋼在無氫環境（常溫、常壓）和含氫（氫質量分數3%，總壓6 MPa）環境中的氫脆敏感性。
- 閱讀（4） 標簽：
- [檢測百科]分享：發動機渦輪葉片熱障涂層陶瓷層及其制備技術的研究現狀2025年07月09日 13:51
- 渦輪葉片作為航空發動機的關鍵組成部分，對材料的強度和耐高溫性能有著極高的要求。
- 閱讀（4） 標簽：
- [檢測百科]分享：氫氣壓力對X70鋼管線斷裂韌性的影響2025年05月23日 10:19
- 采用氣相原位充氫方法開展了不同氫氣壓力條件下X70鋼管線的斷裂韌性試驗,并利用掃描電鏡分析了斷面形貌的變化。結果表明：當氫氣壓力為0.6 MPa時,X70鋼管線的斷裂韌性J0值比無氫環境中降低了23.4%,將氫氣壓力繼續升高至0.96 MPa及1.2 MPa時,斷裂韌性J0值分別下降了35.3%和37.1%；隨著氫氣壓力的升高,斷面形貌從韌性斷裂轉變為韌脆混合斷裂,最后轉變為脆性斷裂。
- 閱讀（8） 標簽：
- [檢測百科]分享：固溶溫度對TC16鈦合金顯微組織與沖擊韌性的影響2025年04月14日 10:07
- 分別在兩相區溫度（840,860 ℃）與單相區溫度（880 ℃）下對TC16鈦合金進行2 h固溶處理,再進行560 ℃×8 h時效處理,研究了固溶溫度對固溶態和時效態合金顯微組織、物相組成和沖擊韌性的影響。結果表明：經固溶處理后TC16鈦合金組織主要由α相與α"相組成,再經時效處理后,主要由α相和β相組成；固溶溫度的升高使固溶態合金中的初生α相含量降低,等軸化程度增加,針狀α相和α"相含量增加,當固溶溫度升高到880 ℃時,初生α相完全消失；再經時效處理后,組織中形成大量針狀次生α相,且次生α相含量隨固溶溫度的升高而增加,而初生α相含量和尺寸與固溶態相比無明顯變化。隨著固溶溫度的升高,固溶處理后合金的沖擊吸收能量和沖擊韌性值增加；經時效處理后,二者相比于固溶態均減小,且隨固溶溫度升高而不斷降低；隨著固溶溫度的升高,沖擊斷口中韌窩數量減少,當固溶溫度為880 ℃時,沖擊斷口主要由解理面組成；再經時效處理后,斷口中出現較多二次裂紋,隨著固溶溫度的升高,二次裂紋數量增加。
- 閱讀（10） 標簽：
- [檢測百科]分享：中錳鋼組織、熱處理工藝和性能的研究現狀2025年04月14日 09:53
- 中錳鋼是在高錳鋼的基礎上通過適當降低錳含量而研制的第三代高強鋼[1],在中低沖擊載荷作用下即可發生變形誘發馬氏體相變,具有良好的韌性和較高的強度[2],其耐磨性能優于Hardox系列耐磨鋼和高錳鋼[3-4]。
- 閱讀（7） 標簽：
- [檢測百科]分享：回火溫度對NM450低合金耐磨鋼組織與性能的影響2025年04月10日 10:02
- 0. 引言 低合金耐磨鋼是制造挖掘機、自卸車、推土機等設備零部件的主要材料之一,這些設備通常服役于礦山行業,常發生磨損失效,因此對材料耐磨性能要求極高。鋼材的耐磨性能不僅與強度、硬度有關,還與塑韌性有關[1-4]。增加碳含量可以提高鋼的強度與硬度,但同時也會惡化其韌性。通過調整合金元素的種類與含量、優化軋制或熱處理工藝參數來改變鋼的微觀結構,同步提高鋼的強韌性,是目前常用的改善摩擦磨損性能的工藝[5-11]。KOSTRYZHEV等[12]研究發現：當馬氏體耐磨鋼中的鈦碳質量比
- 閱讀（10） 標簽：
- [檢測百科]分享：擠壓態7B04鋁合金的均勻化退火工藝優化2025年04月10日 09:48
- 7B04鋁合金作為7XXX系超高強鋁合金中的典型代表,具有密度低、強度高、韌性好、耐腐蝕性能良好等特點,在航空（飛機梁、框、蒙皮和葉片）、汽車（車身、輪轂）和船舶（船體、門窗）等領域有著廣泛應用[1]。
- 閱讀（17） 標簽：
- [檢測百科]分享：9Cr-2W-3Co馬氏體耐熱鋼在625 ℃的持久強度與組織變化2025年04月09日 11:20
- 為了提高電廠熱效率、滿足環境保護需要,電站關鍵設備材料應具有更高的高溫強度、更優的抗蠕變性能,以及良好的抗氧化性能和加工性能等[1-2]。含質量分數9%~12%鉻的高鉻馬氏體耐熱鋼（9-12Cr鋼）因在600~650 ℃具有高持久強度以及良好的韌性、焊接性能、加工性能和抗蒸汽氧化性能而在超超臨界電站鍋爐上得到廣泛應用。
- 閱讀（13） 標簽：
- [檢測百科]分享：S355NL鋼風電法蘭鍛件低溫沖擊韌性不良的原因2025年04月08日 10:29
- 風塔除承受著復雜的交變載荷之外,還承受一定的低溫沖擊載荷；低溫沖擊韌性是風塔關鍵部件需要重點關注的性能之一。在風力發電機組塔架上,法蘭鍛件通常選擇S355NL鋼,該鋼為歐洲標準的低合金高強度鋼,相當于國標Q355NE鋼,具有強度高、塑性和抗低溫沖擊性能良好的特點。
- 閱讀（12） 標簽：
- [檢測百科]分享：回火溫度對兩相區淬火態40CrNiMo鋼組織和力學性能的影響2025年04月07日 13:43
- 40CrNiMo鋼是一種強度高、綜合力學性能優異的中碳合金鋼,因其生產工藝簡單且具有較高的抗過熱穩定性,被廣泛應用于齒輪、機軸等傳動零部件[1-5]。對于中碳合金鋼,通常采用調質工藝（即淬火和高溫回火處理）對其性能進行調控[6-7]；作為淬火后的重要一環,合理的回火溫度可有效改善材料的最終性能[8-10]。隨著應用領域的擴大,40CrNiMo鋼的服役環境愈發苛刻,對其力學性能尤其是低溫韌性提出了更高的要求。
- 閱讀（20） 標簽：
- [檢測百科]分享：17-4PH不銹鋼輪軸的多通道渦流檢測2025年04月01日 09:24
- 沉淀硬化不銹鋼按鋼內金相組織形態可分為沉淀硬化半奧氏體不銹鋼、沉淀硬化奧氏體不銹鋼、沉淀硬化馬氏體不銹鋼。其中,合金17-4PH是在鋼中加入銅、鈮等元素經沉淀硬化而獲得的馬氏體不銹鋼,該類材料具有耐腐蝕性強、強度高、塑性及韌性優良等特點,因此航運交通、航空航天工程、核工業等領域常將其作為關鍵零部件的材料[1-2]。
- 閱讀（13） 標簽：
- [檢測百科]分享：耐蝕鑄鐵的研究進展2025年03月21日 16:24
- 鑄鐵是指含碳量在2%~4%（質量分數）,并且含有較多硅、錳、磷、硫等元素的鐵基合金。當鑄鐵中的碳含量超過其在鐵素體或奧氏體中的溶解度時,凝固過程中富碳相會沉淀。鑄鐵的最終組織結構由金屬基體和碳化物或石墨組成,且取決于化學成分和凝固速度[1]。根據微觀結構不同,鑄鐵分為白鑄鐵、灰鑄鐵、韌性鑄鐵和雜色鑄鐵。
- 閱讀（9） 標簽：
- [檢測百科]分享：鋼橋腐蝕疲勞的研究現狀2025年03月10日 10:36
- 鋼結構由于強度高、質量輕、剛度大、韌性好、施工方便以及優良的焊接性能被廣泛應用于大跨度橋梁結構。腐蝕和疲勞開裂是鋼橋最主要的兩種病害形式(圖1)。我國每年因腐蝕造成的經濟損失約占當年國內生產總值的1%~5%,全世界每年因腐蝕造成的經濟損失高達7 000億美元[1]。鋼材腐蝕不僅造成經濟和資源的損失,而且還帶來很多的安全問題。
- 閱讀（11） 標簽：
- [檢測百科]分享：E690鋼在青島海域不同區帶的初期腐蝕行為2025年03月03日 11:07
- E690鋼是我國研發的一種低碳貝氏體高強鋼[1],具備高韌性、高強度以及優異焊接性能等特點,被視為目前海洋工程用鋼中理想的高強度鋼材之一[2-4]。然而,高強鋼在惡劣海洋環境中服役時易受高溫、鹽霧、微生物等多重環境因素腐蝕的影響[5-6],導致服役壽命下降。因此,高強鋼結構在海洋環境中的安全性和穩定性一直備受關注[4,7]。
- 閱讀（9） 標簽：
浙公網安備 33042402000106號
